Bohrverfahren
Ungesteuerter Rohrvortrieb Vortrieb mit Steuermöglichkeit Pilotrohrvortrieb mit Steuermöglichkeit Pilotrohr DWA 125 Punkt 6.1.3.2.2
Pilotrohrvortrieb mit Steuermöglichkeit
Dieser Vortrieb wird wie der Vortrieb mit Steuermöglichkeit ausgeführt.

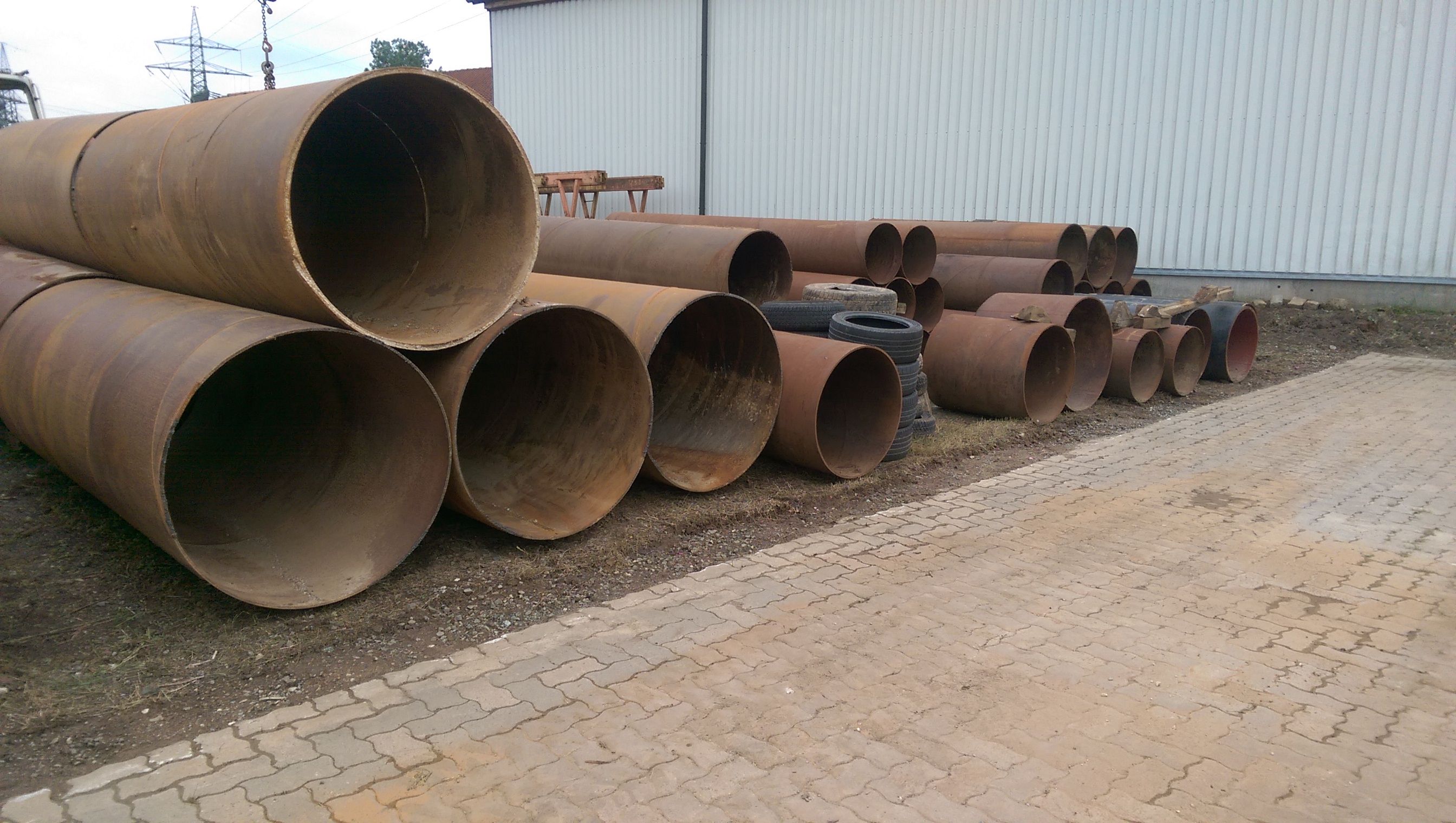

Jedoch wird bei diesem Vortrieb ein Stahlrohr dessen Außendurchmesser dem Außendurchmesser des Stahlbetonproduktrohrs entspricht als Pilotrohr gebohrt. Nach Ankunft des Pilotrohrs in der Zielgrube werden die Förderschnecken ausgebaut. Dann wird ein Druckring am Stahlrohr in der Startgrube angeschweißt. Dieser dient zu Aufnahme der Spitzmuffenseite des Stahlbetonrohrs.
Anschließend wird das Stahlbetonrohr eingeschoben und gleichzeitig das Pilotrohr auf der Zielseite ausgeschoben. Auf der Zielseite wird dann das Pilotrohr getrennt.
Dieses Verfahren bietet sich bei Pressungslängen bis zu 30,00 m an, da es im Vergleich zu Microtunneling sehr viel kostengünstiger und weniger Zeitaufwendig zu realisieren ist.
